TPLO и одномоментная коррекция вальгусной деформации голени

Авторы: Португейс А. А., Белецкий Е. В., Юсипов В. В. Клиника «Эксвет» г. Одесса.

Список сокращений: TPLO – tibial plateau leveling osteotomy – выравнивающая остеотомия голени; ТРА – угол наклона плато голени; TPLO JIG – кондуктор для TPLO; РПКС – разрыв передней крестовидной связки; ПКС – передняя крестовидная связка; ССА – сухожильно-связочный аппарат; ОА – остеоартрит; TPLO SAW- лезвие для TPLO; СПВЯ – симптом переднего выдвижного ящика.

TPLO была описана доктором Slocum в 1993 году. Применяется эта операция при разрыве передней крестовидной связки у собак9.

Анатомия коленного сустава

Коленный сустав сформирован тремя костными структурами: бедро, голень, коленная чашечка. Это сложный сустав, который движется в одной плоскости. Стабильность ему придает сухожильно-связочный аппарат (ССА), капсула сустава и мениски – латеральный и медиальный. ССА состоит из наружных и внутренних связок. Наружные связки – медиальная, латеральная коллатеральные связки и прямая связка надколенника. Внутренние – передняя (краниальная) и задняя (каудальная) крестовидные связки7. Основная роль ПКС - предотвращение смещения голени относительно бедра, ограничение избыточной внутренней ротации голени.
Разрыв передней крестовидной связки (РПКС) достаточно распространенная проблема у собак во всем мире и является самой частой причиной хромоты на тазовую конечность у собак весом от 25 кг и выше 2.
Причины разрыва ПКС: дегенеративные изменения в самой связке (это ведет к ее постепенному растяжению, разволокнению и в конечном счете разрыву), травма, лишний вес, предрасположенность (лабрадоры), увеличение плато голени, деформации коленного сустава, вывих коленной чашечки. Дегенерация как причина разрыва встречается значительно чаще. (Vasseur et al. 1985; Hayashi et al. 2003a).
Основные клинические признаки болезни – это спонтанная хромота (как правило, очень сильная непосредственно после разрыва), которая может доходить до полного отсутствия опоры на тазовую конечность. Через некоторое время боль становится меньше и появляется какая-то опора, но хромота будет ярко выраженной по меньшей мере 1–1,5 мес. Дальше хромота переходит в хронический период и может проявляться волнообразно. После отдыха и нагрузок хромота может значительно усиливаться.
Хромота – это боль! Постоянная нестабильность в коленном суставе с каждым шагом приводит к смещению бедра относительно голени, что неизбежно ведет к повреждению менисков (в основном внутреннего) и усугублению патологии. В конечном итоге следствием РПКС становится развитие тяжелого остеоартрита (ОА) в коленном суставе (Andriacchi at all 2004), который движется только в одну сторону, т.е. к инвалидизации.

Диагностика

Диагноз устанавливают по клиническим признакам: наличие хромоты, симптома «переднего выдвижного ящика» (смещение голени относительно бедра) и по результатам визуальной диагностики: рентгенографического обследования  (смещение центров суставных поверхностей голени и бедра, признаки ОА и синовита), в спорных случаях – МРТ и артроскопии.

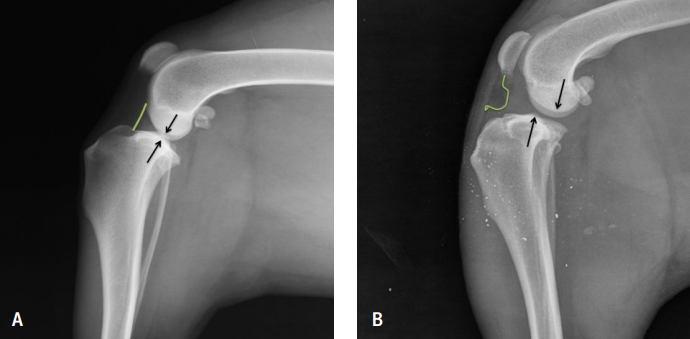

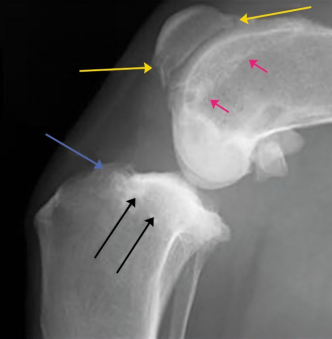

Рентгенографические изменения при ОА коленного сустава, а также признаки синовита и смещения центров суставных поверхностей продемонстрированы на рис. 3,4.
Также при ПКС у животного могут наблюдаться специфические положения тела (рис. 1, 2).


Критерии выполнения рентгенографии для диагностики РПКС - медиолатеральная проекция интересующего коленного сустава: большой вертел, головка малоберцовой кости и латеральная лодыжка должны быть на одном уровне (касаться стола или кассеты). Голень относительно бедра - примерно под углом 90°, центровка лучей на коленном суставе 4.

Принцип работы TPLO

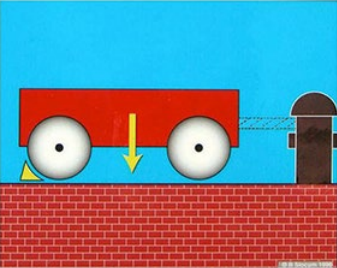

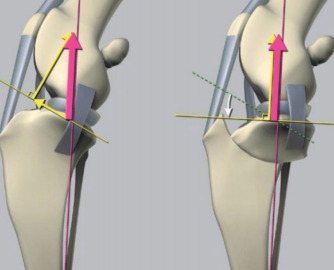

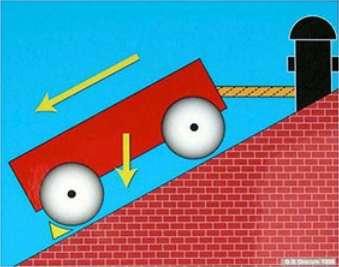

Смысл операции заключается в изменении (повороте) плато голени до такого предела, пока не произойдет уравновешивание сил, действующих в коленном суставе при его работе. В результате при ходьбе больше не происходит смещения голени относительно бедра12 (рис. 5(а,б), 6).

Так как хирургический метод TPLO был изобретен достаточно давно, накопился большой опыт его использования и расширились области его применения. Например, появилась методика TPLO + одномоментное исправление деформации голени11(в частности будет рассматриваться вальгусная деформация). В данной статье будет описан один из методов проведения комбинированной остеотомии на примере клинического случая.
Клинический случай
В июле 2016 года в клинику «Эксвет» г. Одесса обратился владелец двухлетней собаки породы ньюфаундленд с жалобами на наличие у питомца хромоты левой тазовой конечности в течение одного месяца. Вес животного - 67 кг.
Клинический осмотр: хромота опирающегося типа на левую тазовую конечность. СПВЯ в левом коленном суставе положительный. Пальпаторно определялась флуктуация капсулы сустава. Рентгенография левого коленного сустава не выявила значительного смещения голени относительно бедра, выраженных признаков развития ОА, но подтвердила наличие синовита.

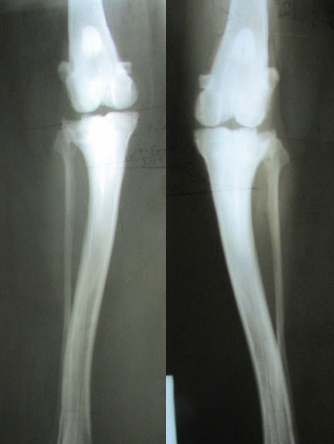

На основании клинического осмотра и результатов рентгенографического исследования был поставлен диагноз «разрыв передней крестовидной связки в левом коленном суставе и двусторонняя вальгусная деформация костей голени в проксимальной части с присутствием небольшой наружной торсии» (рис.7,8).
Было принято решение о проведении одномоментной коррекции РПКС и вальгусной деформации голени методом TPLO.

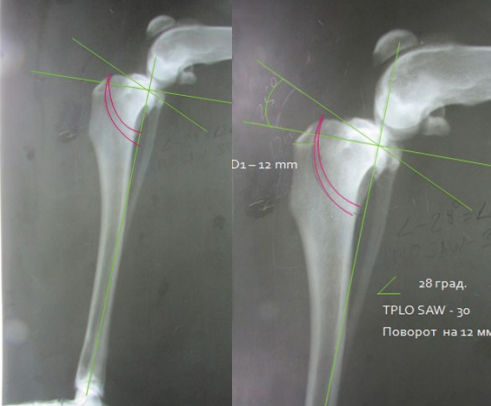

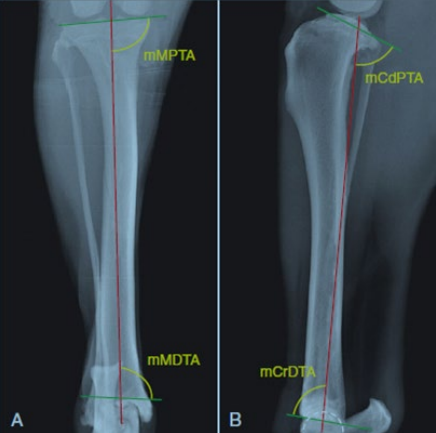

Суставные площадки собак не имеют идеального угла 90°. В каждом суставе есть свои значения нормы, например у лабрадора mMPTA (механический медиальный проксимальный угол голени) составляет 93°– 96°12 (рис. 11). Для вычисления механической оси голени необходимо провести линию через центры ее суставных поверхностей, затем провести касательную линию по латеральной и медиальной поверхности проксимальной суставной площадки голени, после этого через место пересечения линий провести перпендикуляр относительно линии поверхности суставной площадки. В результате получаем некий угол5, в данном случае равный 14°. Определив физиологический mМРТА, проводим следующие вычисления: 14 – 3 = 11, т. е. коррекционный угол составит 11° . Затем находим вершину деформации (в данном случае от суставной щели колена нам нужно будет отступить 3 см (погрешность на 0,5 см большого значения не имеет). Рис. 9. Так как у данного пациента есть еще и РПКС, мы проводим (методом TPLO) двухконтурный разрез кости через вершину деформации с целью вырезать С-образный костный клин и провести одномоментную коррекцию вальгусной деформации и коррекцию угла наклона голени по методу TPLO (ТРА – 28°. TPLO SAW – 30) (рис. 10). Наружная торсия стопы корректируется поворотом дистальной части голени методом изгибания ручным прессом дистальной спицы в системе TPLO JIG (оценивается визуально во время операции)10.

Техника операции

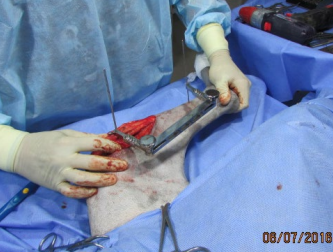

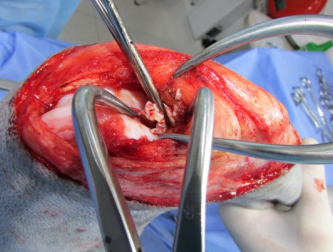

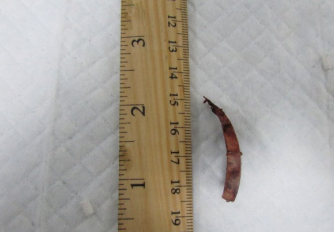

Проводим стандартный медиальный парапателлярный доступ в коленный сустав. Выполняем ревизию и необходимые действия по факту повреждений – это, как правило, удаление остатков ПКС + визуальная оценка и инструментальная пальпация менисков (в основном медиального). Поврежденные части мениска удаляются (рис. 12). Далее зашиваем сустав (пролен 3.0). Затем проводим стандартный медиальный доступ к проксимальной части голени. Устанавливаем метки проведения двойного С-образного распила (расстояние между метками в каудальной части распила составило 5 мм). Монтируем на спицы TPLO JIG (рис. 13).

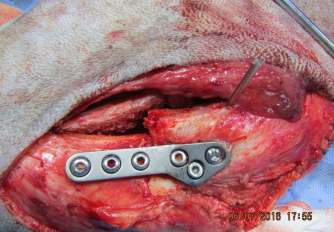

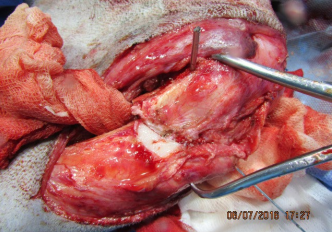

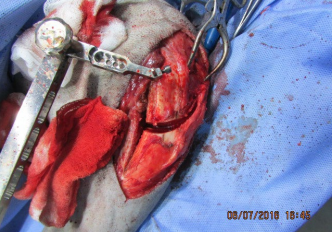

Делаем первый распил на половину кости, размещаем метки для ротации проксимального отломка (поворот составил 12 мм) и допиливаем первый распил до конца. Затем отступаем 5 мм от первого распила и под визуальным контролем проводим второй С-образный распил с небольшим наклоном так, чтобы получилось выпилить С-образный костный клин со схождением линий в краниальной части (рис. 14, 15). После чего согласно меткам выполняем ротацию проксимального сегмента и сопоставляем отломки. Проводим первичную фиксацию отломков спицей Киршнера 1.2 мм и далее под визуальным контролем (методом изгибания дистальной спицы ручным прессом в системе кондуктора TPLO) выполняем коррекцию наружной торсии голени. Завершаем первичную фиксацию наложением костодержателя на отломки (рис. 16). Проводим визуальную оценку проведенной коррекции (рис. 17). В дальнейшем проводим контурирование и установку пластин на кость (рис.18, 19). Рану зашиваем традиционным способом.


Результат

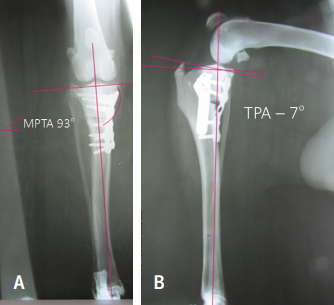

Послеоперационный угол mMPTA – 93°; РТА – 7° (рис. 21).
Компрессионный тест голени (тест Хендерсона) после операции отрицательный (Henderson & Milton, 1978).
К сожалению, нет возможности продемонстрировать дальнейшее состояние данного пациента, поскольку владельцы (из-за дальности расстояния) отказались привозить животное на повторные осмотры и рентгенограммы. Наблюдение проводилось по опросам в телефонном режиме. Опороспособность на прооперированную конечность восстановилась на следующий день после хирургического вмешательства и соответствовала хромоте опирающегося типа средней тяжести. В течение последующих 4-6 недель степень хромоты постепенно снижалась, а через два месяца хромота исчезла полностью. Владельцы животного были удовлетворены результатом операции.

Заключение

Данная техника операции является методом выбора при наличии одновременного РПКС и деформации в проксимальной части голени как вальгусной, так и варусной. Различие в техниках будет только в том, что при вальгусной деформации мы проводим закрытоугольную С-образную остеотомию и деторсионную коррекцию голени внутрь (при наличии наружной торсии), а при варусной деформации – открытоугольную остеотомию и деторсионную коррекцию наружу (при наличии внутренней торсии)4,11.
Технику TPLO можно также применять для одновременной коррекции РПКС и вывиха коленной чашечки (медиального или латерального) путем смещения проксимального отломка13,10. Также возможно выполнение TPLO с одномоментной коррекцией всех вышеназванных деформаций (вальгус, варус голени, вывихи коленных чашечек). Существует даже превентивная TPLO – выравнивание плато голени проводят до 10°. Преимущество в том, что мы получаем очень стабильный и функциональный остеосинтез с одномоментной коррекцией многих деформаций.
Таким образом, можно сказать, что операция TPLO является в своем роде уникальной благодаря тому, что ее можно комбинировать с другими техниками коррекции кости.
Литература:
  1. Adams P., Bolus R., Middleton S., Moores A.P., Grierson J. Journal of Small Animal Practice (2011).
  2. Arnoczky S.P., Marshall J.L. The cruciate ligaments of the canine stifle: аn anatomical and functional analysis. Am J Vet Res 1977;38:1807-1814.
  3. Advances in the canine cranial cruciate ligament / editor Peter Muir.
  4. Aldo Vezzoni, Bruno Peironе. Preoperative radiographic assessment of tibial and joint morphology - Cremona, 25 - 28 Gennaio 2010.
  5. Massimo Petazzoni, Gayle H/ Jaeger – Atlas of clinical goniometry and radiographic measurements of the canine pelvic limbs – 2008.
  6. Kim S. E., Pozzi A., Kowaleski M. P., et al. Tibial osteotomies for cranial cruciate ligament insufficiency in dogs. Vet Surg, 2008; 37: 111–125.
  7. Miller's Anatomy of the Dog, 4th Edition.
  8. Small Animal Surgery / Theresa Welch Fossum, DVM, MS, PhD, 2013.
  9. Textbook of small animal surgery / Douglas Slatter, 2002.
  10. Aldo Vezzoni. TPLO and correction of tibial deviations and patella luxation. January 25-28. 2010.
  11. Tibial Plateau Leveling and Medial Opening Crescentic Osteotomy for Treatment of Cranial Cruciate Ligament Rupture in Dogs with Tibia Vara. Noel Fitzpatrick, Jacqueline Johnson, Kei Hayashi, Sarah Girling and Russell Yeadon. Vet Surg 2010 Jun 29; 39(4):444-53. Epub 2010 Apr 29.
  12. Veterinary surgery: small animal / [edited by] Karen M. Tobias, Spencer A. Johnston.
  13. Management of concurrent patellar luxation and cranial cruciate ligament rupture using modified tibial plateau levelling. Langenbach A, Marcellin-Little DJ. J Small Anim Pract. 2010 Feb;51(2):97-103. doi: 10.1111/j.1748-5827.2009.00854.x. Epub 2010 Jan 11.
